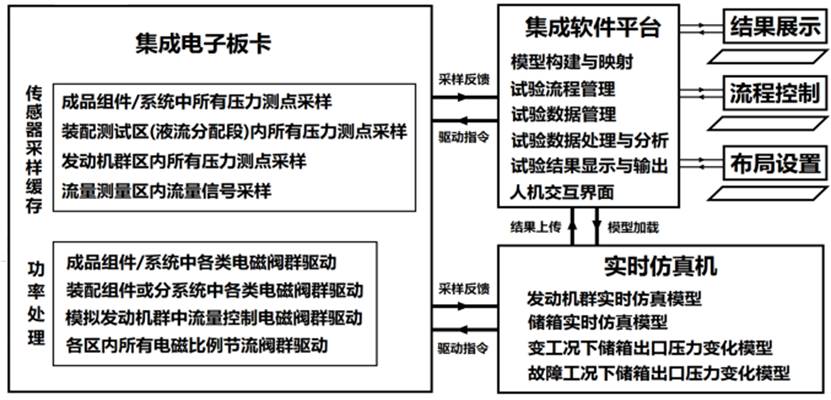

該項目針對某航天發動機系統，通過建立發動機群和儲箱的實時仿真模型，并結合實物閥門和控制系統，組成半實物仿真系統——動態冷流試驗系統，用以對發動機系統在各種工況下的動態特性和可操縱性進行研究和分析。系統整體架構如下圖所示：

動態冷流試驗系統整體架構圖

　　半實物仿真系統采用大型科學計算與仿真平臺SimuWorks作為開發工具及運行支撐平臺，并基于它開發了集成軟件平臺，該平臺具備如下主要功能：

　　1)  模型構建與映射

　　2)  試驗流程管理

　　3)  試驗數據管理

　　4)  試驗數據處理與分析計算

　　5)  試驗結果顯示與輸出

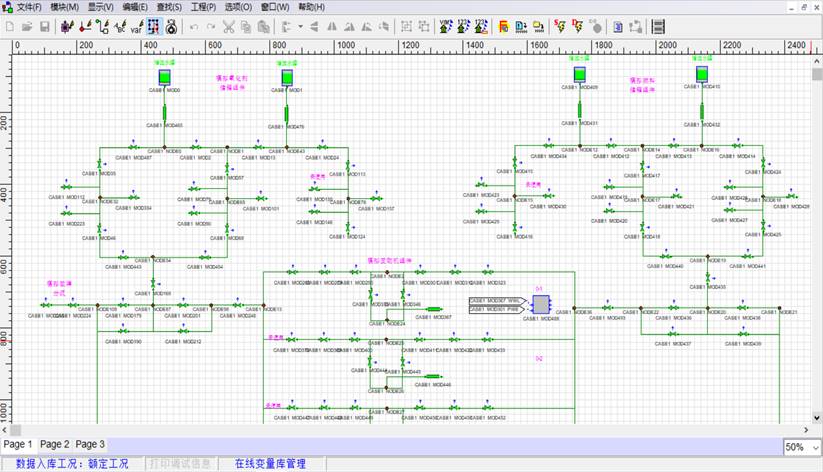

　　仿真模型采用SimuWorks的通用圖形化自動建模系統SimuBuilder進行開發，如下圖所示為全系統的組態圖（部分截圖）：

動態冷流試驗系統模型組態圖

　　建立模型后，既可以獨立仿真運行，也可以與實物和控制系統聯合仿真運行，進行各種試驗研究，如下圖所示為在某次實驗過程得到的動態過程曲線：

動態冷流試驗系統動態過程曲線
